Vous trouverez ici toutes les instructions nécessaires pour installer l’aérateur Basso Flex.

Veuillez contacter nos spécialistes en cas de doute ou s’il vous manque une information:

Courriel info.crissier@clutterwesco.ch
Tél. +41 (0)21 811 48 11

Générales

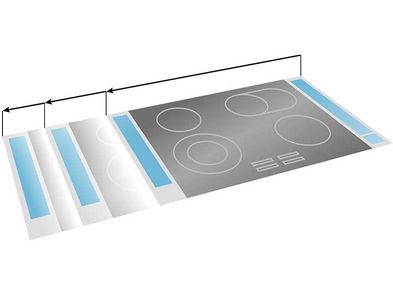

• Convient aux plans de cuisson de largeur : 571 – 936 mm, et de profondeur : 492, 501, 510, 512, 520 mm
• Souplesse de conception : modification de la largeur du plan de cuisson possible jusqu’à l’installation définitive

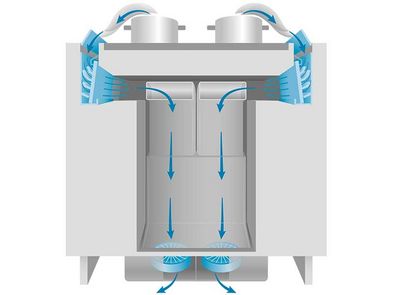

• Sortie à l‘arrière : les ventilateurs peuvent être pivotés de 180°

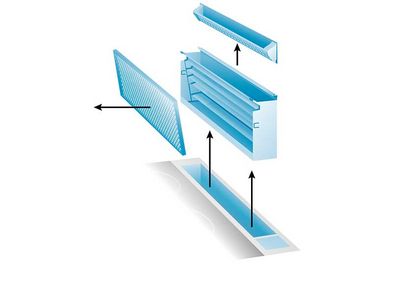

• Regard de service : les ventilateurs, les modules électroniques de gestion, les filtres de désodorisation et AutoRun® doivent être librement accessibles pour la maintenance
• Prévoir un cache frontal amovible. Recommandation :  prévoir un panneau arrière complètement amovible
• Le câble d'alimentation du plan de cuisson doit être connecté au plan de cuisson avant l'installation
• Tenir compte d‘une hauteur de plan de cuisson de max. 86 mm, y compris la distance indiquée par le fabricant de la table de cuisson
• Installation sans modification des meubles standard. Ecartement min. 160 mm (entre meubles dos à dos)
• Plans de cuisson à 5 ou 6 zones : utiliser les zones médianes comme zones de maintien au chaud
• Ne convient pas pour les cuisinières à gaz

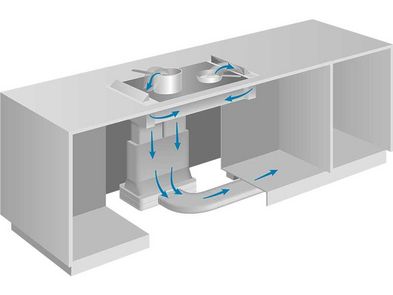

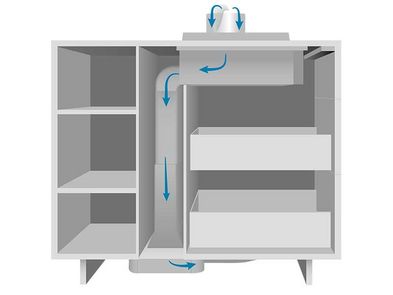

Évacuation

• Gaine d’évacuation ø min. 150 mm ou gaine extra-plate de section équivalente, de préférence insonorisée
• Évacuation : hauteur de socle min. 100 mm

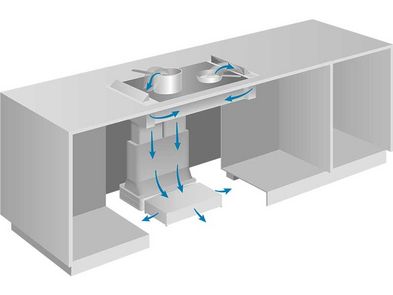

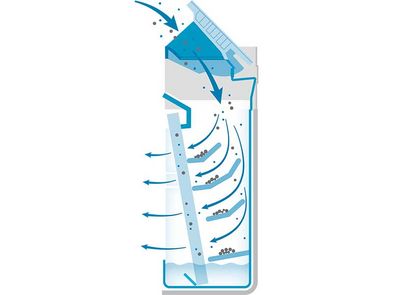

Circuit fermé

• Installation en circuit fermé : prévoir un diffuseur avec une section de min. 600 cm2
• Circuit fermé : hauteur de socle min. 100 mm
• Circuit fermé avec PlasmaMade® : hauteur de socle min. 107 m
• Variante PlasmaMade® – prévoir une prise supplémentaire car l’adaptateur couvre la prise triple

Données 2D .dwg:

2D ML Basso Flex évacuation

2D ML Basso Flex circuit fermé

2D ML Basso Flex circuit fermé-PlasmaMade

Données 2D .dxf

2D ML Basso Flex évacuation

2D ML Basso Flex circuit fermé

2D ML Basso Flex circuit fermé PlasmaMade

Données 3D .sat

3D ML Basso Flex évacuation

3D ML Basso Flex circuit fermé

3D ML Basso Flex circuit fermé PlasmaMade

Données 3D .step

3D ML Basso Flex évacuation

3D ML Basso Flex circuit fermé

3D ML Basso Flex circuit fermé PlasmaMade

Instructions d'installation Basso Flex

Calcul simple des éléments de gaine avec 2 dimensions : hauteur du plan de travail depuis le sol, position des ventilateurs dans le socle, mesurée depuis la face avant du meuble porteur/face avant du plan de travail

Outil de calcul Basso Flex

Toutes les variantes (modes de fonctionnement) dans les dessins:

Dessin coté Basso Flex

Exemples d'installation Basso Flex
