Auf dieser Seite finden Sie alle wichtigen und relevanten Informationen zur Planung und Montage der Tischabsaugung Basso Flex.

Sollte Ihnen etwas fehlen oder etwas unklar sein, kontaktieren Sie bitte unsere Spezialisten:

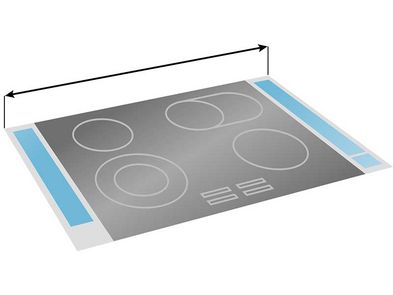

Ausgelegt für Kochfeldbreite: 571 – 936 mm, Kochfeldtiefen: 492,501,510,512,520 mm
Flexible Planung: Breitenänderungen des Kochfeldes bis zur finalen Montage möglich
Ausblas nach hinten: Der Sockellüfter kann um 180° gedreht werden
Service-Öffnung: Sockellüfter, Steuerleistungsteil, Geruchsfilter und AutoRun® müssen für die Revision frei zugänglich sein
Frontdoppel oben abnehmbar einplanen. Zu empfehlen ist, die Rückwand komplett demontierbar einzuplanen
Kochfeld-Netzkabel muss vor Montage am Kochfeld angeschlossen sein
Gesamthöhe Kochfeld max. 86 mm inkl. vom Kochfeld-Hersteller vorgeschriebenem Abstand
Standardschränke können unverändert genutzt werden. Mindestens 160 mm Abstand (Rücken zu Rücken)
Bei Kochfeldern mit 5 oder 6 Kochzonen, sind die mittleren Kochzonen als Warmhaltezonen zu verwenden
Nicht für Gaskochfelder geeignet

Abluftleitung min. ø 150 mm oder mit Flachkanal mit äquivalentem Querschnitt vorzugsweise Schallgedämmt ausführen
Minimale Sockelhöhe von min. 100 mm bei Abluft

Für den Umluftbetrieb möglichst einen Austritt mit einem Querschnitt von min. 600 cm² vorsehen
Minimale Sockelhöhe von min. 100 mm bei Umluft
Minimale Sockelhöhe von min. 107 mm bei PlasmaMade®
Ausführung PlasmaMade® – separate Netzdose einplanen (Netzteil überdeckt 3-fach Steckdose)

2D Daten .dwg:

2D Daten .dxf

3D Daten .sat
